[RS485] 월패드를 시리얼포트로 제어하기



담다패드 - 월패드만 있으면 우리집은 이미 스마트홈?!

피바로 홈센터3 - 월패드(RS485) 연동







준비물

Node.js 가 실행되는 라즈베리파이 등(ex: 아두이노)

USB to RS485

---

안녕하세요. 랜이입니다.



요즘 아파트는 월패드를 원격제어하는것이 가능하죠.



그러나 폐쇄적인 플랫폼으로 인해 HA, ST 등 다른 플랫폼에 연동하여 자동화를 하는것이 불가능합니다.



이를 해결하기 위한 방법들이 HA korea카페 에 많이 올라와있습니다.



그중 저는 RS485를 이용하여 우리집 월패드(코콤, 힐스테이트)에 적용시켜보았습니다.

(기존에 다른분들이 올려주신 자료를 수정해서 작업했습니다.)





RS485 패킷분석을 통해서 작성된 자료와 그 결과입니다.



[월패드] 코콤 월패드 및 그렉스 환기장치 RS485 패킷





node.js 파일

kocom.js

0.02MB



HA yaml 내용

HA - climate.yaml

- platform: mqtt

  name: "Livingroom Thermo"

  mode_state_topic: "kocom/livingroom/thermo/state"

  mode_command_topic: "kocom/livingroom/thermo/heat_mode/command"

  mode_state_template: "{{ value_json.heat_mode }}"

  temperature_state_topic: "kocom/livingroom/thermo/state"

  temperature_command_topic: "kocom/livingroom/thermo/set_temp/command"

  temperature_state_template: "{{ value_json.set_temp }}"

  current_temperature_topic: "kocom/livingroom/thermo/state"

  current_temperature_template: "{{ value_json.cur_temp }}"

  modes:

    - "off"

    - "away"

    - "on"

  min_temp: 5

  max_temp: 40

  retain: true

  qos: 0



HA - switchs.yaml

- platform: mqtt

  name: livingroom_light1

  command_topic: "kocom/livingroom/light/1/command"

  state_topic: "kocom/livingroom/light/state"

  value_template: "{{ value_json.light1 }}"

  payload_on: "on"

  payload_off: "off"

  qos: 0

  retain: true

- platform: mqtt

  name: livingroom_light2

  command_topic: "kocom/livingroom/light/2/command"

  state_topic: "kocom/livingroom/light/state"

  value_template: "{{ value_json.light2 }}"

  payload_on: "on"

  payload_off: "off"

  qos: 0

  retain: true

- platform: mqtt

  name: livingroom_light3

  command_topic: "kocom/livingroom/light/3/command"

  state_topic: "kocom/livingroom/light/state"

  value_template: "{{ value_json.light3 }}"

  payload_on: "on"

  payload_off: "off"

  qos: 0

  retain: true

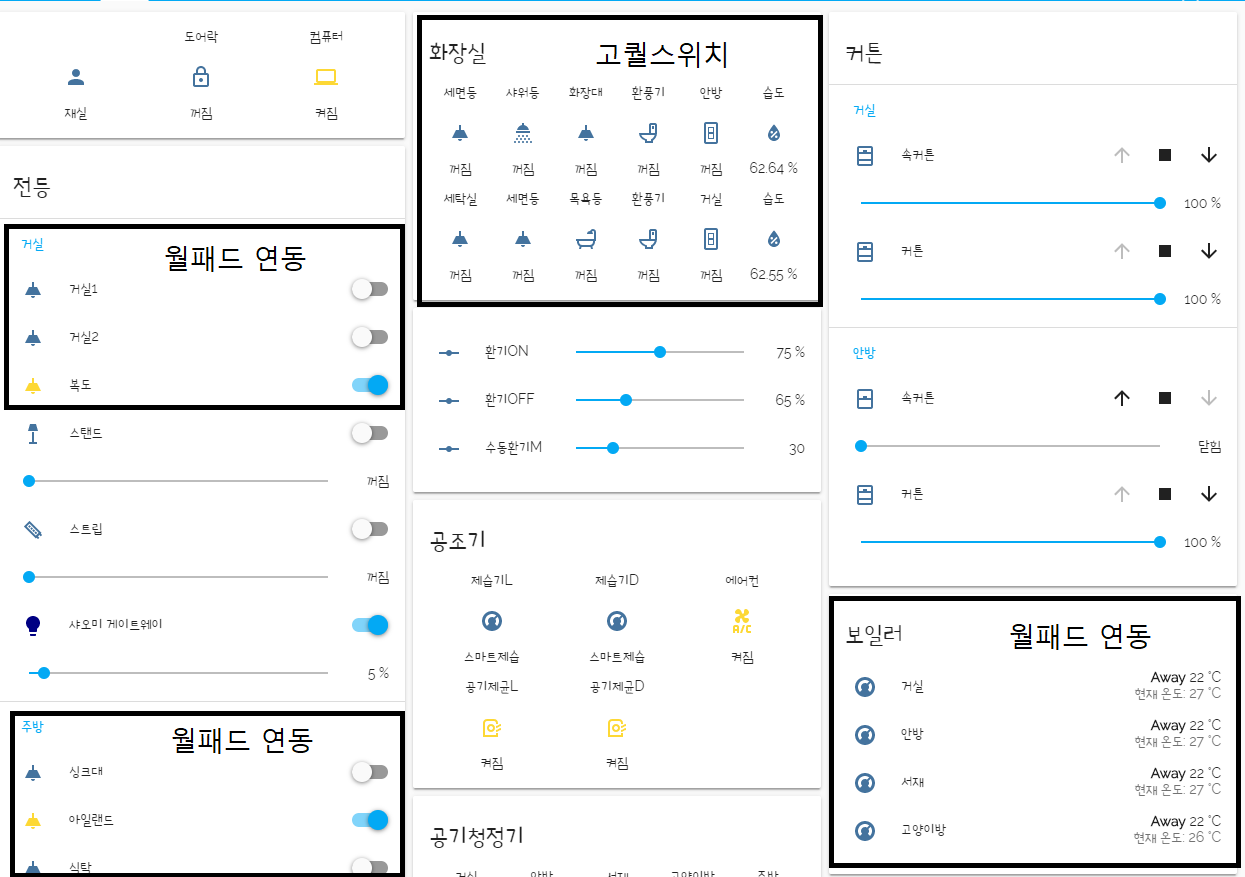

HA 화면
