[HA] Zigbee2MQTT를 이용하여 고퀄스위치(헤이홈) 연동하기

준비물

Hass.io

헤이홈, 고퀄스위치(본인 기준 1구,3구,4구)

CC2531+Zigbee2MQTT

---



안녕하세요. 랜이입니다.



기존에 고퀄스위치를 ST(스마트싱스)에 연결하여 HA-ST 콤포넌트로 이용하였는데요



아무래도 ST 클라우드서버를 거치다보니 딜레이가 생깁니다.



그래서 라즈베리파이에 CC2531을 장착하여 HA에 직결 시켰습니다.



직결하고나니 아주 즉각적으로 반응합니다.







1. 고퀄 스위치 페어링하기

- zigbee2mqtt 에서 pairing모드 켜기

- 고퀄 스위치 제일 마지막버튼 2~5초이상 눌렀다가 때기.(불빛이 반짝거립니다)

- zigbee2mqtt 의 log를 확인하여 기기가 추가되었는지 확인.





2. zigbee2mqtt 에서 고퀄스위치 설정

저는 이렇게 설정하였습니다.



*파일 수정 전에 zigbee2mqtt를 중지하여야 합니다.*



devices.yaml

'0x00158d0001987f60':   friendly_name: 'goqual_bedroom_toilet'   qos: 1   retain: true

database.db

{"id":41,"type":"Router","ieeeAddr":"0x00158d0001987f60","nwkAddr":27653,"manufId":4404,"manufName":"","powerSource":"Mains (single phase)","modelId":"gq.switch_4gang","epList":[1,2,3,4],"status":"offline",~~~~~~~

 여기서는 modeId가 중요합니다.

ieeeAddr 인 "0x00158d0001987f60" 로 검색하면 2개가 나와야합니다.

만약 2개가 아니면 zigbee2mqtt를 재시작한 후 중지하고 다시 확인해보세요.



devices.js

검색 : const devices =

내용추가

// Goqual     {         zigbeeModel: ['gq.switch_1gang'],         model: 'GQSWITCH_1',         vendor: 'Goqual',         description: 'Goqual Switch',         supports: 'on/off',         fromZigbee: [fz.state, fz.ignore_onoff_change],         toZigbee: [tz.on_off],     },     {         zigbeeModel: ['gq.switch_2gang'],         model: 'GQSWITCH_2',         vendor: 'Goqual',         description: 'Goqual Switch',         supports: 'on/off',         fromZigbee: [fz.generic_state_multi_ep, fz.ignore_onoff_change],         toZigbee: [tz.on_off],         ep: (device) => {             return {'top': 1, 'bottom': 2};         },         configure: (ieeeAddr, shepherd, coordinator, callback) => {             const ep1 = shepherd.find(ieeeAddr, 1);             execute(ep1, [(cb) => ep1.bind('genOnOff', coordinator, cb)], () => {                 const ep2 = shepherd.find(ieeeAddr, 2);                 execute(ep2, [(cb) => ep2.bind('genOnOff', coordinator, cb)], callback);             });         },     },     {         zigbeeModel: ['gq.switch_3gang'],         model: 'GQSWITCH_3',         vendor: 'Goqual',         description: 'Goqual Switch',         supports: 'on/off',         fromZigbee: [fz.generic_state_multi_ep, fz.ignore_onoff_change],         toZigbee: [tz.on_off],         ep: (device) => {             return {'top': 1, 'center': 2, 'bottom': 3};         },         configure: (ieeeAddr, shepherd, coordinator, callback) => {             const ep1 = shepherd.find(ieeeAddr, 1);             execute(ep1, [(cb) => ep1.bind('genOnOff', coordinator, cb)], () => {                 const ep2 = shepherd.find(ieeeAddr, 2);                 execute(ep2, [(cb) => ep2.bind('genOnOff', coordinator, cb)], () => {                     const ep3 = shepherd.find(ieeeAddr, 3);                     execute(ep3, [(cb) => ep3.bind('genOnOff', coordinator, cb)], callback);                 });             });         },     },     {         zigbeeModel: ['gq.switch_4gang'],         model: 'GQSWITCH_4',         vendor: 'Goqual',         description: 'Goqual Switch',         supports: 'on/off',         fromZigbee: [fz.generic_state_multi_ep, fz.ignore_onoff_change],         toZigbee: [tz.on_off],         ep: (device) => {             return {'top_left': 1, 'bottom_left': 2, 'top_right': 3, 'bottom_right': 4};         },         configure: (ieeeAddr, shepherd, coordinator, callback) => {             const ep1 = shepherd.find(ieeeAddr, 1);             execute(ep1, [(cb) => ep1.bind('genOnOff', coordinator, cb)], () => {                 const ep2 = shepherd.find(ieeeAddr, 2);                 execute(ep2, [(cb) => ep2.bind('genOnOff', coordinator, cb)], () => {                     const ep3 = shepherd.find(ieeeAddr, 3);                     execute(ep3, [(cb) => ep3.bind('genOnOff', coordinator, cb)], () => {                         const ep4 = shepherd.find(ieeeAddr, 4);                         execute(ep4, [(cb) => ep4.bind('genOnOff', coordinator, cb)], callback);                     });                 });             });         },     },     {         zigbeeModel: ['gq.switch_5gang'],         model: 'GQSWITCH_5',         vendor: 'Goqual',         description: 'Goqual Switch',         supports: 'on/off',         fromZigbee: [fz.generic_state_multi_ep, fz.ignore_onoff_change],         toZigbee: [tz.on_off],         ep: (device) => {             return {'top_left': 1, 'center_left': 2, 'bottom_left': 3, 'top_right': 4, 'bottom_right': 5};         },         configure: (ieeeAddr, shepherd, coordinator, callback) => {             const ep1 = shepherd.find(ieeeAddr, 1);             execute(ep1, [(cb) => ep1.bind('genOnOff', coordinator, cb)], () => {                 const ep2 = shepherd.find(ieeeAddr, 2);                 execute(ep2, [(cb) => ep2.bind('genOnOff', coordinator, cb)], () => {                     const ep3 = shepherd.find(ieeeAddr, 3);                     execute(ep3, [(cb) => ep3.bind('genOnOff', coordinator, cb)], () => {                         const ep4 = shepherd.find(ieeeAddr, 4);                         execute(ep4, [(cb) => ep4.bind('genOnOff', coordinator, cb)], () => {                             const ep5 = shepherd.find(ieeeAddr, 5);                             execute(ep5, [(cb) => ep5.bind('genOnOff', coordinator, cb)], callback);                         });                     });                 });             });         },     },     {         zigbeeModel: ['gq.switch_6gang'],         model: 'GQSWITCH_6',         vendor: 'Goqual',         description: 'Goqual Switch',         supports: 'on/off',         fromZigbee: [fz.generic_state_multi_ep, fz.ignore_onoff_change],         toZigbee: [tz.on_off],         ep: (device) => {             return {'top_left': 1, 'center_left': 2, 'bottom_left': 3, 'top_right': 4, 'center_right': 5, 'bottom_right': 6};         },         configure: (ieeeAddr, shepherd, coordinator, callback) => {             const ep1 = shepherd.find(ieeeAddr, 1);             execute(ep1, [(cb) => ep1.bind('genOnOff', coordinator, cb)], () => {                 const ep2 = shepherd.find(ieeeAddr, 2);                 execute(ep2, [(cb) => ep2.bind('genOnOff', coordinator, cb)], () => {                     const ep3 = shepherd.find(ieeeAddr, 3);                     execute(ep3, [(cb) => ep3.bind('genOnOff', coordinator, cb)], () => {                         const ep4 = shepherd.find(ieeeAddr, 4);                         execute(ep4, [(cb) => ep4.bind('genOnOff', coordinator, cb)], () => {                             const ep5 = shepherd.find(ieeeAddr, 5);                             execute(ep5, [(cb) => ep5.bind('genOnOff', coordinator, cb)], () => {                                 const ep6 = shepherd.find(ieeeAddr, 6);                                 execute(ep6, [(cb) => ep6.bind('genOnOff', coordinator, cb)], callback);                             });                         });                     });                 });             });         },     },



3. zigbee2mqtt 재시작

재시작한 후 고퀄스위치를 수동으로 작동해보세요.

Log가 정상적으로 올라오면 성공입니다.



4. zigbee2mqtt - HA 연동

mapping 이라고 합니다.

lib/extension/homeassistant.js  해당 경로의 파일을 찾아야합니다.



검색 : const mapping =

내용추가

'GQSWITCH_1': [configurations.switch],     'GQSWITCH_2': [switchWithPostfix('top'),switchWithPostfix('bottom')],     'GQSWITCH_3': [switchWithPostfix('top'),switchWithPostfix('center'),switchWithPostfix('bottom')],     'GQSWITCH_4': [switchWithPostfix('top_left'),switchWithPostfix('bottom_left'),switchWithPostfix('top_right'),switchWithPostfix('bottom_right')],     'GQSWITCH_5': [switchWithPostfix('top_left'),switchWithPostfix('center_left'),switchWithPostfix('bottom_left'),switchWithPostfix('top_right'),switchWithPostfix('bottom_right')],     'GQSWITCH_6': [switchWithPostfix('top_left'),switchWithPostfix('center_left'),switchWithPostfix('bottom_left'),switchWithPostfix('top_right'),switchWithPostfix('center_right'),switchWithPostfix('bottom_right')],



1~5구 까지는 위의 내용으로 문제없고 6구 스위치는 하나 더 수정해야합니다.

/lib/util/utils.js 파일에서 bottom_ 로 검색하고 center_left, center_right를 추가



5. zigbee2mqtt 재시작



완료입니다. 이제 HA에 정상적으로 스위치가 등록됨을 볼수있습니다.

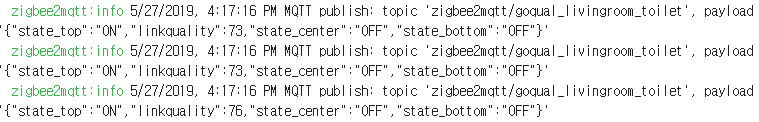

헤이홈(고퀄) 3구 스위치 Log
